工作测振仪 森德格S908  工作测振仪 森德格S908  工作测振仪 森德格S908  工作测振仪 森德格S908

产品介绍


工作测振仪-S908(传感器外置型)




    此测振仪已获得计量器具许可证!


●携带方便,可靠性高
●外置式传感器,得到更好的测量效果
●LCD液晶数字显示
●测量数据自动保持
●真有效值测量,测量质量高
●无操作自动延时断电
●内置电荷放大器和积分器
●电池电压低报警
●体积小,重量轻,一手可握
●配多种长度探针
●经过欧洲标准CE认证


一 概    述

S908系列测振仪可测量振动的真有效值和等效峰值。可用于各种机电产品的质量检验和
通用振动测量,是设备状态监测的理想工具。


二 使用准备

1 检查电池电压:

按下“测”键,观察显示,若显示屏左上角出现左箭头(←),说明电池电压不足,
需要更换电池。


三 振动测量与设备状态监测

1、选择测量参数:

S908系列测振仪可以测量四种振动参数(不改变传感器)。它们是:

振动位移(等效峰-峰值=真有效值×2.828,单位:μm=1/1000mm)

振动速度(真有效值,单位:mm/s)

振动加速度(等效峰值=真有效值×1.414,单位:m/s2)

振动高频加速度(等效峰值=真有效值×1.414,单位:m/s2)


请按需要,选择合适的测量参数。振动速度真有效值(也称振动烈度)常用于机器设备
的综合状态评价;
振动位移峰—峰值(也称振动双幅值)用于一般振动测量;振动加速度及高频加速度常
用于轴承齿轮的状态估计 。


2、“测”键具有三个功能:

1)按下:打开电源并开始测量;

2)抬起:保持测量值,20秒后自动关机;

3)再按:继续测量。

4)“参”键选择测量参数。


3、测量方式:(独创:有无电缆都可测!)
    通常测量方式:

还可以这样测,探针顶住被测物的压力应在(0.5-1)千克左右。(如需这种测量方式的配件,订货时请说明)


四 注意事项

 1 此仪器应避免强烈冲击,高温和浸水。

 2 请保持传感器插座清洁干躁,爱护使用。

 3 安装电池:

  1)打开测振表的后盖(拧开两个螺丝钉);

  2)按正确极性放入一节6F22(9V)电池;

  3)将后盖好后盖,拧紧两个螺丝钉。

  4)长期不用应将电池取出,以免电池液流出。


五 重新标定

当传感器使用时间超过了一年时,请重新标定测振表,以保证其测量精度。


六 技术指标

1 振动传感器:剪切式压电加速度传感器。

2                                    测量范围                     频响范围               精度

  振动位移(峰峰值):       (1~1999)μm;             (10~500)Hz          (±5%)

  振动速度(真有效值):   (0.1~199.9)mm/s;      (10~1000)Hz         (±5%)

  振动加速度(峰值) :    (0.1~199.9) m/s2;       (10~5000)Hz         (±5%)

  振动高频加速度(峰值): (0.1~199.9) m/s2;    (1000~5000)Hz      (±5%)

                                   1000Hz衰减为3dB,1000Hz以下10倍频程衰减30dB。

3 工作温度: (0~40)℃。

4 电池:6F22  9V,可连续工作25小时以上

5 尺寸:129×60×24

6 重量:250克(包括电池、传感器)。

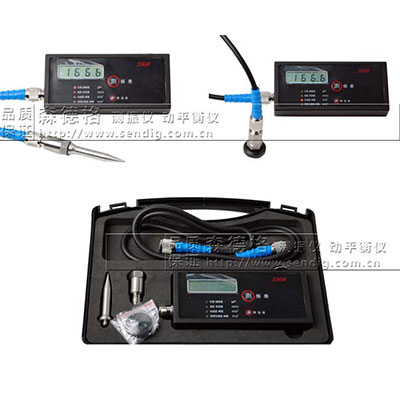

7 全套包括:


S908一台、磁座一个、剪切式压电加速度传感器一个、传感器电缆线一条、探针一支、使用说明书一份、合格证1份、包装用盒一个


可代客户送检计量院,获得官方出具的工作测振仪检定证书,检定费用客户自理。
