振动校准仪GJX-6
⒈ 可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器。
⒉ 可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。
⒊ 可以在10-1280Hz之间设置任意频率的振动，不需要外接信号发生器。

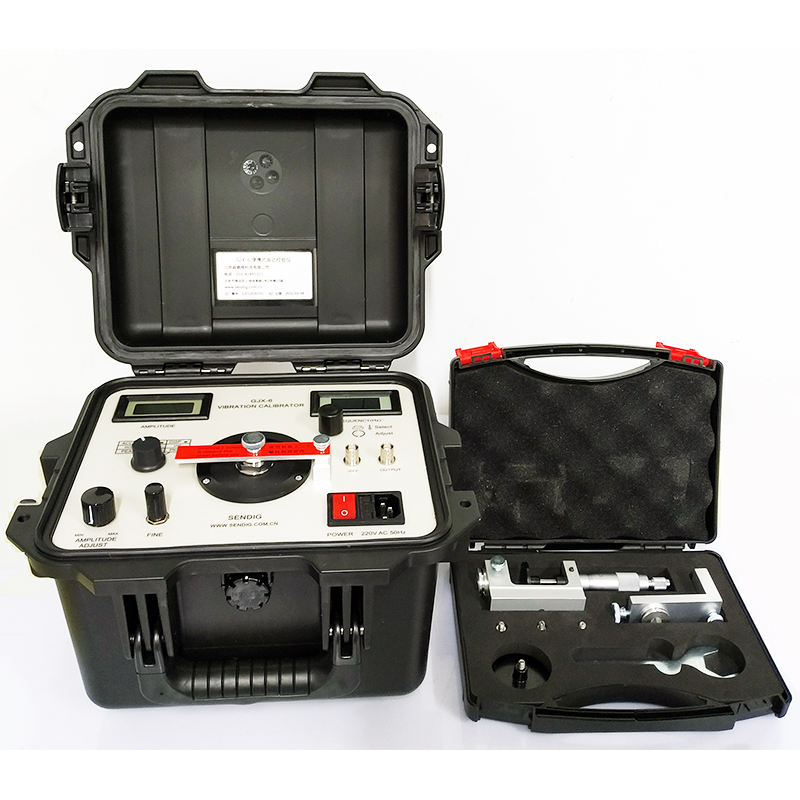

GJX-6型振动传感器校准仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪可设置在10-1280Hz之间任意频率的正弦振动。所输出的加速度、速度及位移三种振动的幅值可通过电位器改变，并由数字显示。GJX-6型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，具有体积小、精度高、操作简单、使用方便等特点，可在现场和实验室使用。
单位
加速度: m/s2 (峰值)
速 度: mm/s (有效值)
位 移: um (峰峰值)
振幅精度
加速度
40Hz～320Hz±0.3dB ± 1个字
20Hz～640Hz±0.5dB ±1个字
速 度
40Hz～320Hz±0.5dB±1个字
位 移
40Hz～320Hz±0.5dB±1个字
频率精度
10、20、40、80、160、320、640、1280Hz ≤±0.01%
显示方式
振值和频率三位半LCD双表头数字显示
传感器要求
电涡流传感器直径：5mm、8mm、11mm
加速度、速度传感器重量：＜650g
最大振动幅值与最大负荷量
|
重量
频率 |
≤100g |
≤250g |
≤650g |
||||||
|
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
|
|
10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
|
20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
|
40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
|
80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
|
160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
|
320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
|
640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
- |
|
1280Hz |
23 |
2 |
- |
10 |
0.9 |
- |
5 |
0.4 |
- |

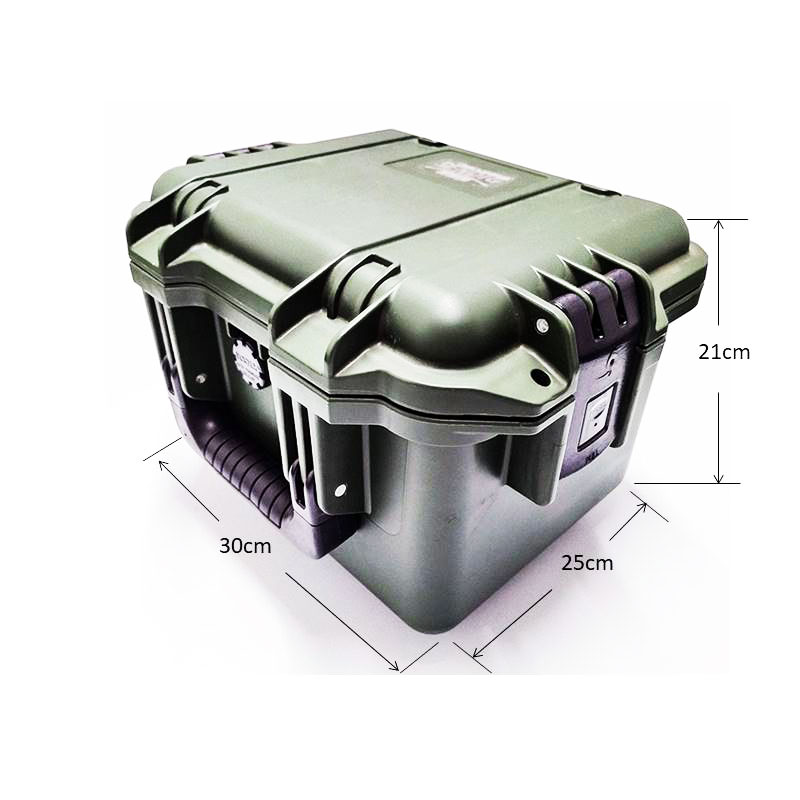

尺寸:300 x 250 x 210(mm) 净重:5.5kg
